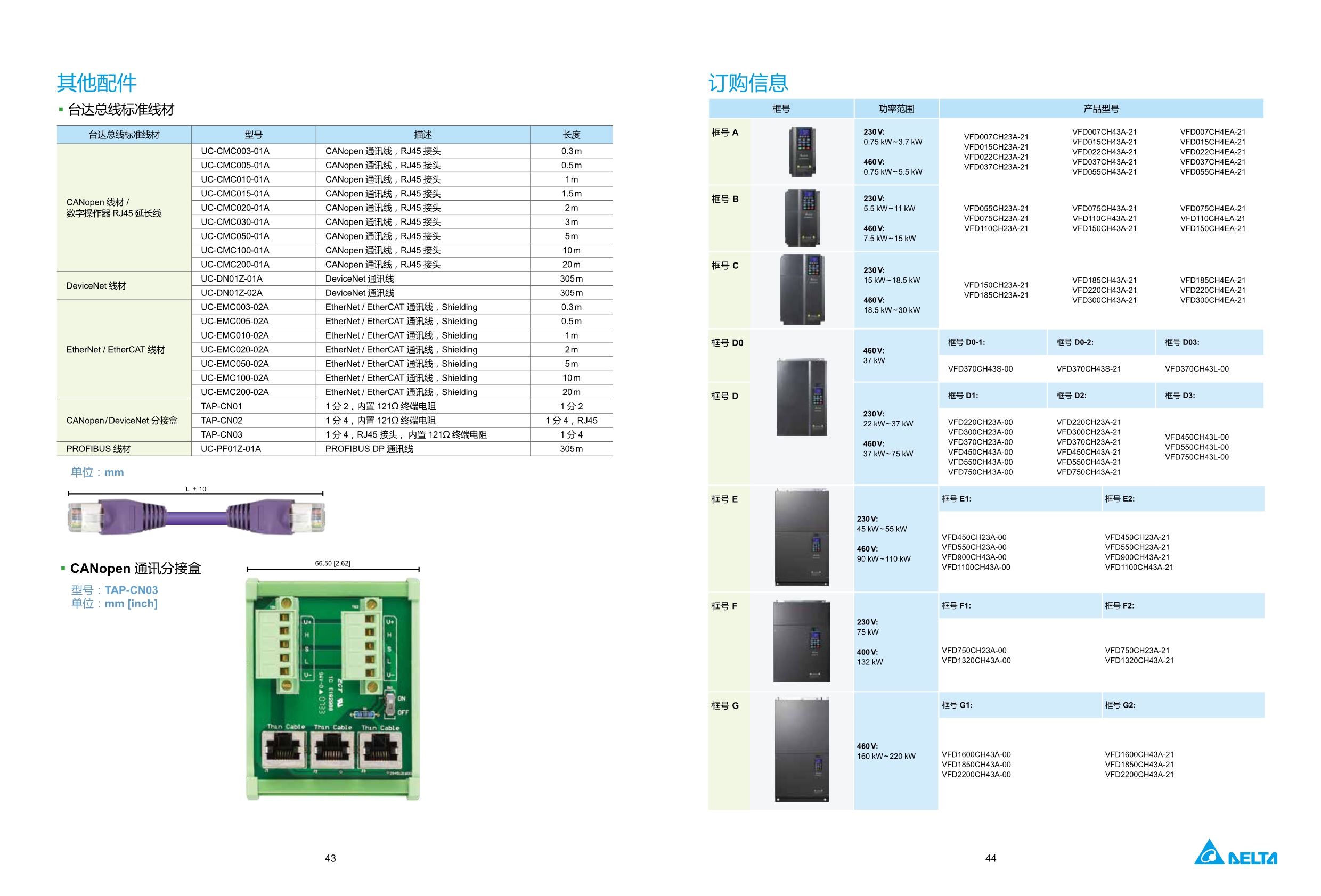

CH2000系列

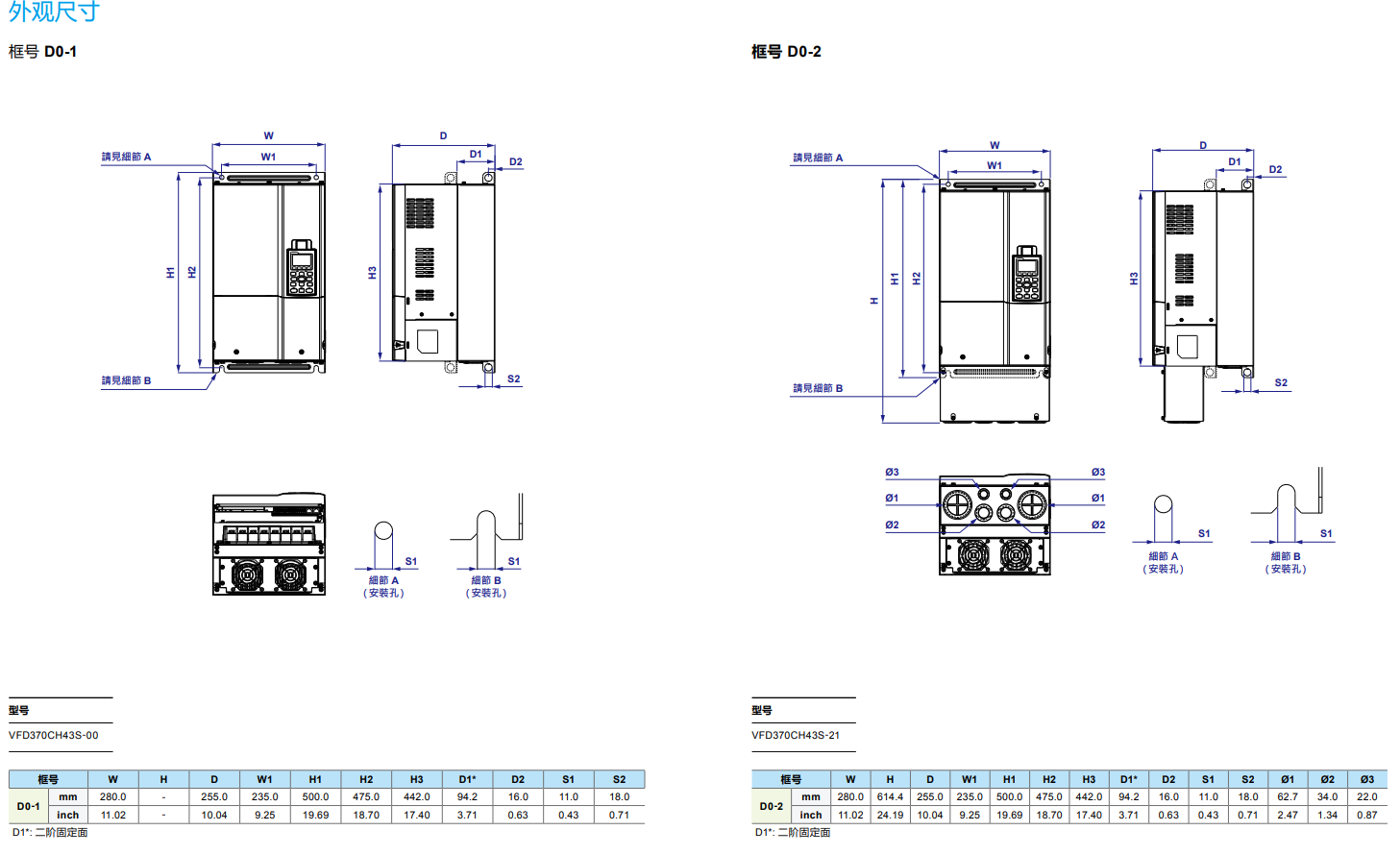

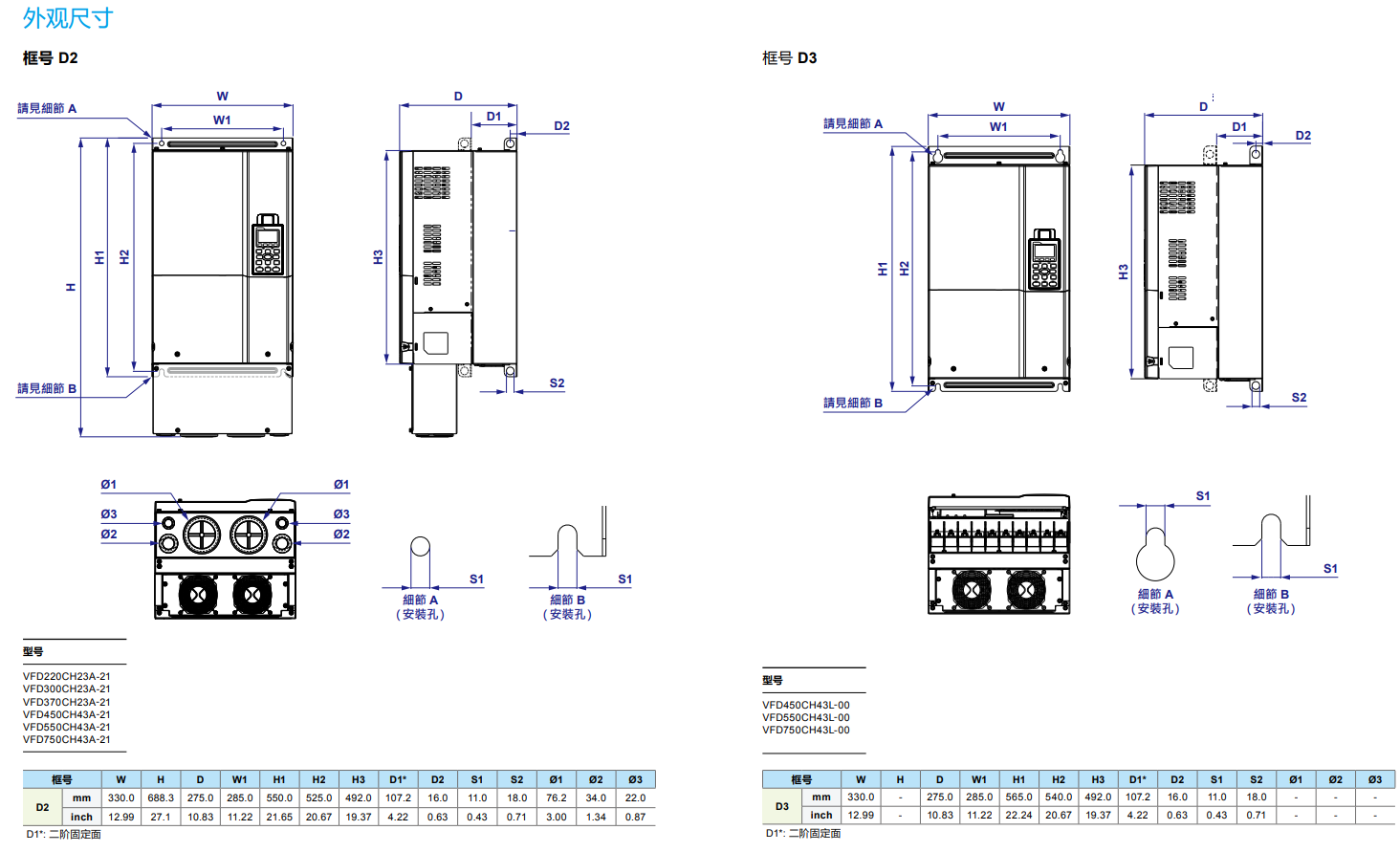

| 230V 機種 | |||||||||||||||||
| 產品規格 | |||||||||||||||||
| 框號 | A | B | C | D | E | F | |||||||||||
| 型號 | VFD_-_CH23A-XX | 007 | 015 | 022 | 037 | 055 | 075 | 110 | 150 | 185 | 220 | 300 | 370 | 450 | 550 | 750 | |
| 輸出 | 超重載 | 額定輸出容量 (kVA) | 2.0 | 3.2 | 4.4 | 6.8 | 10 | 13 | 20 | 26 | 30 | 36 | 48 | 58 | 72 | 86 | 102 |
| 額定輸出電流(A) | 5 | 8 | 11 | 17 | 25 | 33 | 49 | 65 | 75 | 90 | 120 | 146 | 180 | 215 | 255 | ||
| 適用電機功率 (kw) | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | 55 | 75 | ||
| 適用電機功率 (HP) | 1 | 2 | 3 | 5 | 7.5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 75 | 100 | ||
| 過載承受度 | 在額定輸出電流的占比150時，可承受 60 秒鐘 在額定輸出電流的占比200 時，可承受 3 秒鐘 | ||||||||||||||||
| 輸出頻率(Hz) | 0.00-599.00 | ||||||||||||||||
| 載波頻率(kHz) | 5-15 | ||||||||||||||||
| 輸入 | 輸入電流(A) 超重載 | 6.4 | 12 | 16 | 20 | 28 | 36 | 52 | 72 | 83 | 99 | 124 | 143 | 171 | 206 | 245 | |
| 定額電壓/頻率 | 三相200~240Vac(占比-15-+10)，50160H | ||||||||||||||||
| 操作電壓范圍 | 170-265Va | ||||||||||||||||
| 容許電源頻率變動范圍 | 47~63Hz | ||||||||||||||||
| 電源設備容量規格(kVA) | 2.1 | 3.3 | 4.6 | 7.1 | 10.4 | 13.7 | 20.4 | 27.0 | 31.2 | 37.4 | 43.6 | 60.7 | 74.8 | 89.4 | 106.0 | ||
| 效率占比 | 97.8 | 98.2 | |||||||||||||||
| 位移功因(cosθ) | >0.98 | ||||||||||||||||
| 機種凈重 | 2.6±0.3 | 5.4±1 | 9.8±1.5 | 9.8±1.5 | 64.8±1.5 | 86.5±1.5 | |||||||||||
| 散熱方式 | 自然冷風 | 強制風冷 | |||||||||||||||
| 剎車晶體 | 框號A~C :內置 | 框號D~F :選購 | |||||||||||||||
| 460V 機種 | ||||||||||||||||
| 產品規格 | ||||||||||||||||
| 框號 | D0 | D | E | F | G | H | ||||||||||
| 型號 | VFD_-_CH23A-XX | 370 | 450 | 550 | 750 | 900 | 1100 | 1320 | 1600 | 1850 | 2200 | 2800 | 3150 | 3550 | 4500 | |
| 輸出 | 超重載 | 額定輸出容量 (kVA) | 58 | 73 | 88 | 120 | 143 | 175 | 199 | 247 | 295 | 359 | 438 | 491 | 544 | 690 |
| 額定輸出電流(A) | 73 | 91 | 110 | 150 | 180 | 220 | 250 | 310 | 370 | 450 | 550 | 616 | 683 | 866 | ||
| 適用電機功率 (kw) | 37 | 45 | 55 | 75 | 90 | 110 | 132 | 160 | 185 | 220 | 280 | 315 | 355 | 450 | ||
| 適用電機功率 (HP) | 50 | 60 | 75 | 100 | 125 | 150 | 175 | 215 | 250 | 300 | 375 | 420 | 475 | 600 | ||
| 過載承受度 | 在額定輸出電流的占比150時，可承受 60 秒鐘；在額定輸出電流的占比200時，可承受 3 秒鐘 | |||||||||||||||
| 輸出頻率(Hz) | 0.00 ~ 599.00 | |||||||||||||||
| 載波頻率(kHz) | 5 ~ 15 ( 預設值 6) | 4 ~ 10 (預設值 4) | ||||||||||||||
| 輸入 | 輸入電流(A) 超重載 | 74 | 101 | 114 | 157 | 167 | 207 | 240 | 300 | 380 | 400 | 494 | 555 | 625 | 866 | |
| 定額電壓/頻率 | 三相 380 ~ 480 VAC (占比-15 ~ +10) ，50/60 Hz | |||||||||||||||
| 操作電壓范圍 | 323 ~ 528 VAC | |||||||||||||||
| 容許電源頻率變動范圍 | V | |||||||||||||||
| 電源設備容量規格(kVA) | 60.7 | 75.7 | 91.4 | 124.7 | 149.6 | 182.9 | 207.8 | 257.7 | 307.6 | 365.8 | 457.2 | 512.1 | 567.8 | 720.0 | ||
| 效率占比 | 97.8 | 98.2 | ||||||||||||||
| 位移功因(cosθ) | > 0.98 | |||||||||||||||
| 機種凈重 | 38.5 ± 1.5 | 64.8 ± 1.5 | 86.5 ± 1.5 |
134 ± 4 | 228 | |||||||||||
| 36 ± 1.5* | 46 ± 1.5* | |||||||||||||||
| 散熱方式 | 強制風冷 | |||||||||||||||
| 剎車晶體 | 框號D / D0 ：選購 型號VFD_ _CH43L-00 ：內置 |
框號E以上選購 | ||||||||||||||
| DC 電抗器 | 框號D0 以上內置，型號VFD370CH43L-00 無內置 | |||||||||||||||
| EMC濾波器 | 框號D0 以上為外置選購品 | |||||||||||||||
產品特色
- 大功率運動控制方案：

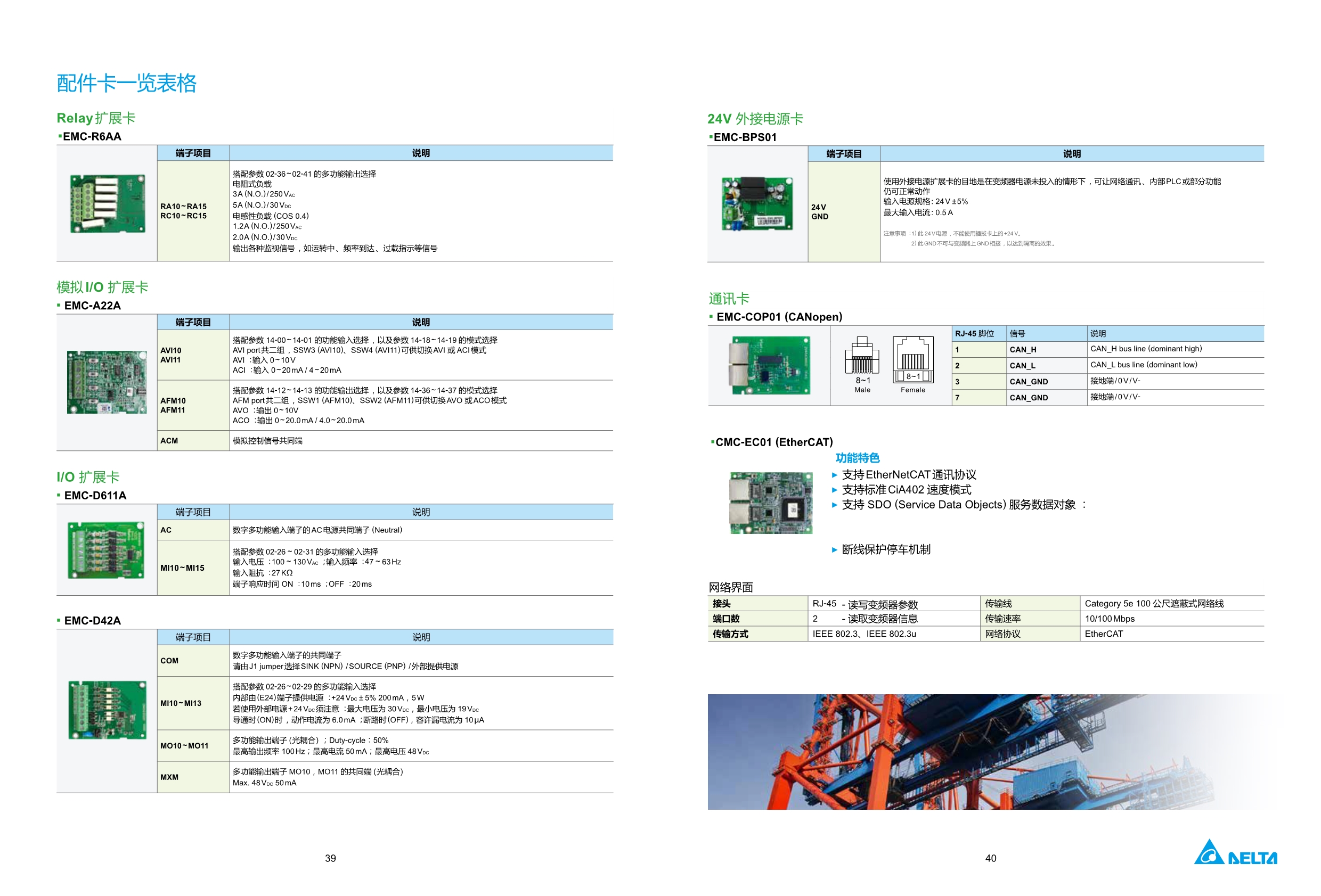

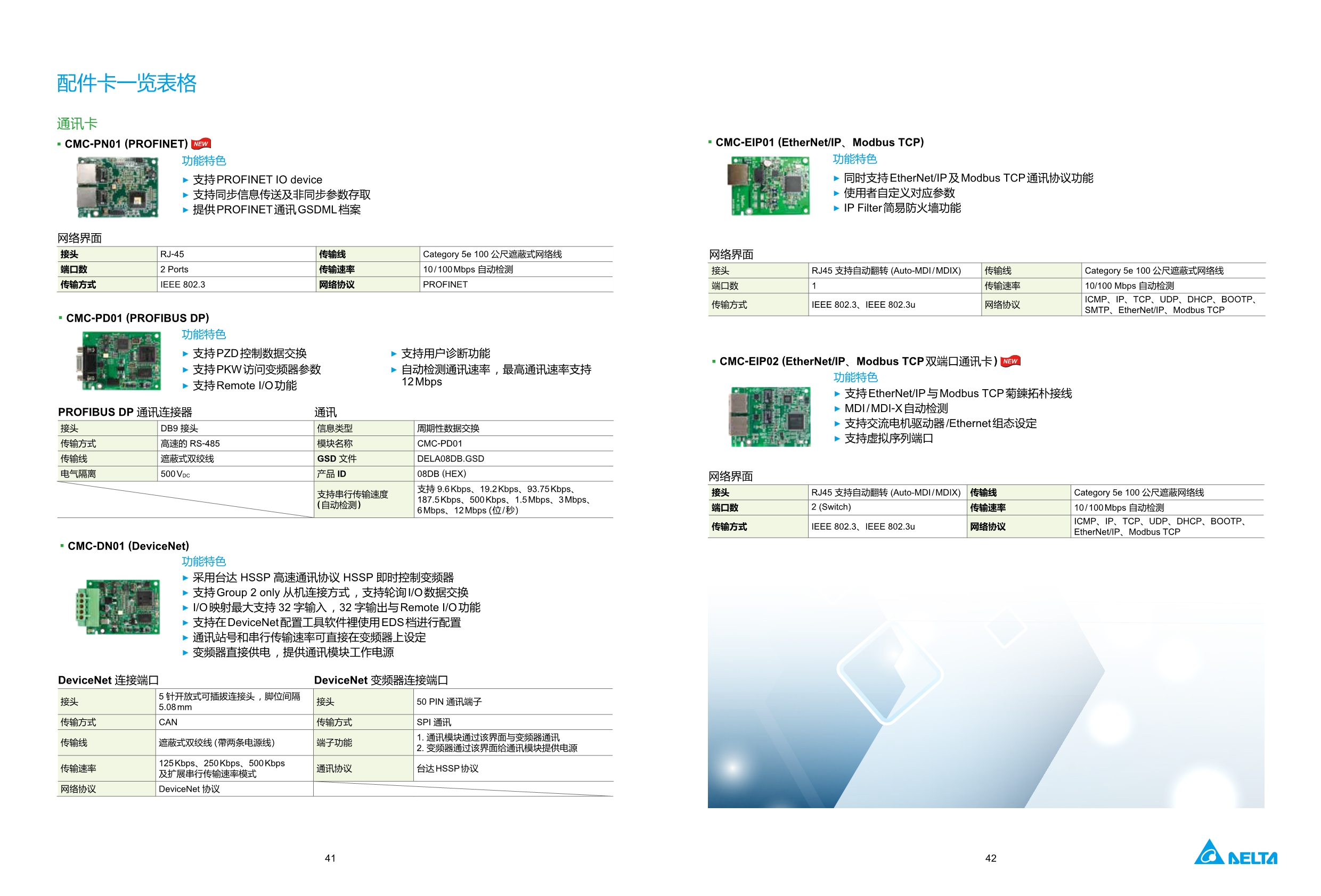

- 支持 EtherCAT 運動控制總線，結合自主設計伺服電機，提供成套運動控制方案
- 搭配運動控制卡 (EMC-MC01)，可支持周期同步位置模式 (CSP)與周期同步轉矩模式 (CST)
- 臺達大功率伺服電機MSJ 系列：15 ~ 80 kW
- 超重載型過載能力：額定輸出電流占比150 60s，占比200 3s。
- 支持感應電機、永磁電機
- 磁場導向控制，全閉循環控制速控可達 1:10,000 (FOCPG)
- 起重功能：全時防搖功能、松繩檢測/ 輕鉤加速、雙主鉤同動、糾偏功能
應用領域
天車應用、機床、印刷機械
