Captain X
通用交流變頻器
0.2 至 7.5 kW (0.27 至 10 hp)
1Φ 200 V, 3Φ 200 & 400 V
簡單易用 精巧無比
Captain X調試簡單，安裝快捷，小體積大輸出。
專為用戶提供更加經濟的解決方案。

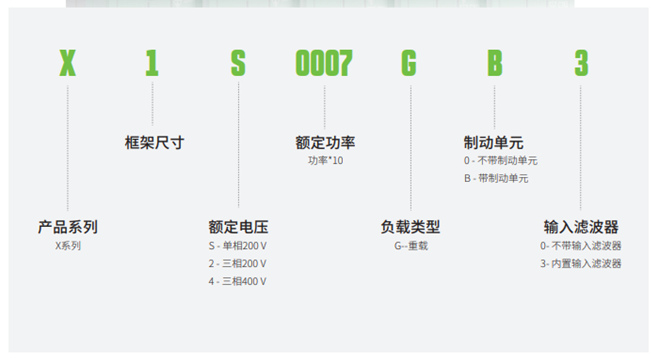

| 產品型號 | 框架尺寸 | 輸入相數 | 額定電壓 （V） | 額定電流（A) | 電機功率（KW） | 尺寸(H*W*D)mm |
| 200V/240;50/60Hz | ||||||
| X150002GB0 | 1 | 1 | 220V | 1.4 | 0.2 | 135×66×125 |
| X1S0004GB0 | 1 | 1 | 220V | 2.5 | 0.4 | 135×66×125 |
| X1S0007GB0 | 1 | 1 | 220V | 4.5 | 0.75 | 135×66×125 |
| X120007GB0 | 1 | 32 | 220V | 4.5 | 0.75 | 135×66×125 |
| X250015GB0 | 2 | 1 | 220V | 7 | 1.5 | 168×75×145 |
| X2S0022GB0 | 2 | 1 | 220V | 10 | 2.2 | 168×75×145 |
| 產品型號 | 框架尺寸 | 輸入相數 | 額定電壓 （V） | 額定電流（A) | 電機功率（KW） | 尺寸 |
| 220V/240V；50/60Hz 內置濾波器 | ||||||
| X150002GB3 | 1 | 1 | 220V | 1.4 | 0.2 | 135×66×125 |
| X150004GB3 | 1 | 1 | 220V | 2.5 | 0.4 | 135×66×125 |
| X1S0007GB3 | 1 | 1 | 220V | 4.5 | 0.75 | 135×66×125 |
| X120007GB3 | 1 | 3 | 220V | 4.5 | 0.75 | 135×66×125 |
| X250015GB3 | 2 | 1 | 220V | 7 | 1.5 | 168×75×145 |
| X250022GB3 | 2 | 1 | 220V | 10 | 2.2 | 168×75×145 |
| 產品型號 | 框架尺寸 | 輸入相數 | 額定電壓 （V） | 額定電流（A) | 電機功率（KW） | 尺寸 |
| 380V/440V；50/60Hz | ||||||
| X140007GB0 | 1 | 3 | 400V | 2.5 | 0.75 | 135×66×125 |
| X140015GB0 | 1 | 3 | 400V | 4 | 1.5 | 135×66×125 |
| X240022GB0 | 2 | 3 | 400V | 6 | 2.2 | 168×75×145 |
| X240040GB0 | 2 | 3 | 400V | 9 | 4 | 168×75×145 |
| X340055GB0 | 3 | 3 | 400V | 13 | 5.5 | 205×96×155.6 |
| X340075GB0 | 3 | 400V | 17 | 7.5 | 205×96×155.6 | |
| 產品型號 | 框架尺寸 | 輸入相數 | 額定電壓 （V） | 額定電流（A) | 電機功率（KW） | 尺寸 |
| 380V/440V；50/60Hz 內置濾波器 | ||||||
| X140007GB3 | 1 | 3 | 400V | 2.5 | 0.75 | 135×66×125 |
| X140015GB3 | 1 | 3 | 400V | 4 | 1.5 | 135×66×125 |
| X240022GB3 | 2 | 3 | 400V | 6 | 2.2 | 168×75×145 |
| X240040GB3 | 2 | 3 | 400V | 9 | 4 | 168×75×145 |
| X340055GB3 | 3 | 3 | 400V | 13 | 5.5 | 205×96×155.6 |
| X340075GB3 | 3 | 3 | 400V | 17 | 7.5 | 205×96×155.6 |
-
-
電源和控制
電壓 1Φ 200 V 3Φ AC 200 & 400 V 功率范圍 0.4至 7.5 kW / 0.54 至 10 hp 額定負載 重載 輸入頻率 50/60 Hz 輸出頻率 0 至 599 kHz 頻率設定 操作面板設定、端子Up/Dn設定、上位機設定、模擬設定AI1 電機控制 開環矢量控制、V/F控制 參數拷貝 參數上傳、下載；對已經上傳的參數可選擇禁止上傳覆蓋 通信
通信 適用于外引出鍵盤的RJ45 適用于選配的485 輸入和輸出
模擬量 1 x 模擬量輸入
1 x 模擬量輸出數字量 4 x 數字量輸入
1 x 數字量輸入/輸出繼電器 1 x 繼電器（單刀雙擲繼電器） 安裝和環境
防護等級 IP20 安裝 導軌安裝
螺絲安裝
0 mm 并排環境溫度 -10～+40℃，40～50℃之間降額使用，每升高1℃，額定輸出電流減少1%
儲存：-40°C 至 70°C
-
 |
門禁控制
|
 |
物流分揀，傳送設備
|
 |
攪拌機、 離心機、擠出機
|
 |
泵、風機、壓縮機
|
 |
易于安裝和調試導軌設計，安裝方便快捷。 |
|
啟動轉矩在高扭矩應用中，過載能力高達180%。 |
 |
新穎的結構獨立風道設置，使變頻器能在惡劣的環境中完成各種工作。緊湊型設計，更大程度縮減機柜尺寸 |
 |
適應性高優化的EMC設計，適用于強干擾的工作環境。寬電壓設計，滿足多國電網電壓需求。 |
 |
具有節能功能節能技術意味著您可以 |
