| 輸出 |
DRF-24V120W3GBA |
DRF-24V240W3GBA |
DRF-24V480W3GBA |
DRF-24V960W3GBA |
| 輸出電壓 |
24 V |
24 V |
24 V |
24 V |
| 輸出電壓范圍 |
24-28 V |
24-28 V |
24-28 V |
24-28 V |
| 輸出電流 |
0-5.0 A |
0-10.0 A |
0-20.0 A |
0-40.0 A |
| 輸出功率 |
120 W |
240 W |
480 W |
960 W |
| 紋波電壓 (20 MHz) |
< 100 mVpp |
< 150 mVpp |
< 200 mVpp |
| 保持時間 |
3 × 400 VAC |
20 ms typ. |
20 ms typ. |
| 3 × 500 VAC |
40 ms typ. |
| 輸入 |
|
| 輸入相數 |
雙相或三相 |
| 輸入電壓范圍 |
3 x 320-575 VAC (三相) 或 2 x 340-575 VAC (雙相) 1) |
| 輸入頻率 |
47-63 Hz |
| 輸入電流 |
3 × 400 VAC |
< 0.50 A |
< 0.75 A |
< 0.85 A |
< 1.65 A |
| 3 × 500 VAC |
< 0.40 A |
< 0.65 A |
< 0.73 A |
< 1.35 A |
| 滿載效率(100% 負載) |
3 × 400 VAC |
87.5% typ. |
89.5% typ. |
94.0% typ. |
94.5% typ. |
| 3 × 500 VAC |
| 浪涌電流(冷啟動) |
3 × 400 VAC |
20 A typ. |
35 A typ. |
| 3 × 500 VAC |
25 A typ. |
| 功率因素 |
3 × 400 VAC |
> 0.45 |
> 0.50 |
> 0.90 |
> 0.90 |
| 3 × 500 VAC |
> 0.40 |
> 0.88 |
| 漏電流 |
3 × 500 VAC |
< 3.5mA |
| 機構 |
|
| 外殼 / 底架 |
鋁質 |

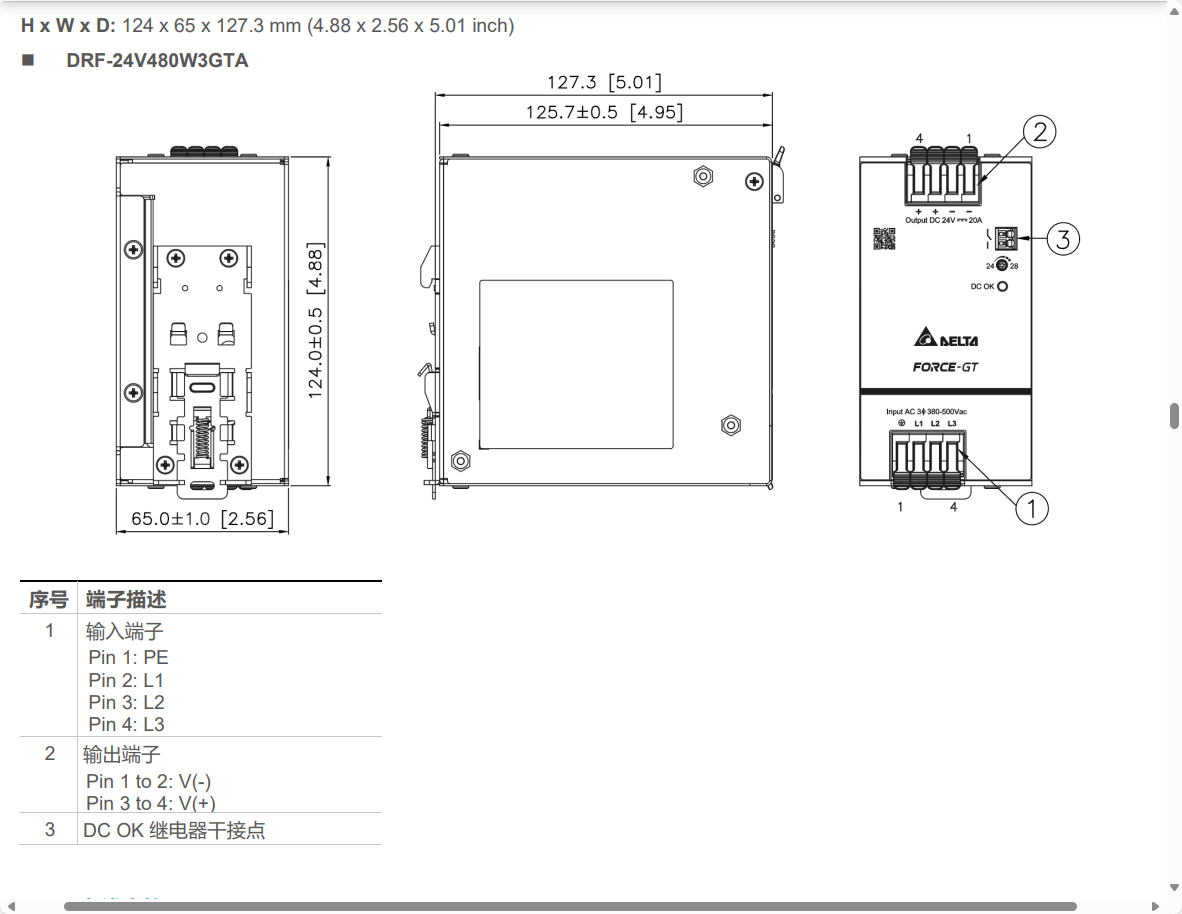

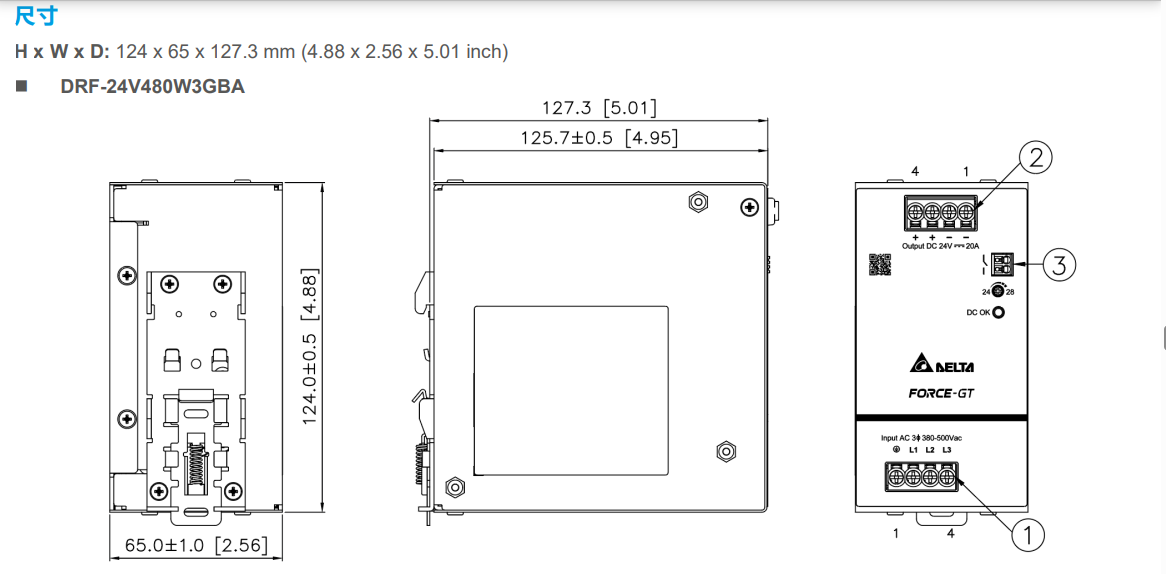

| 尺寸(H × W × D) |
mm |
124 × 38 × 125.3 |
124 × 50 × 125.3 |
124 × 65 × 127.3 |
124 × 110 × 128.7 |
| inch |
4.88 × 1.50 × 4.93 |
4.88 × 1.97 × 4.93 |
4.88 × 2.56 × 5.01 |
4.88 × 4.33× 5.07 |
| 重量 |
kg |
0.54 |
0.84 |
1.2 |
2.26 |
| lb |
1.19 |
1.85 |
2.65 |
4.98 |
| 冷卻方式 |
自然對流 |
| 平均故障間隔時間 |
> 700,000 hrs |
> 600,000 hrs |
> 500,000 hrs |
| 環境 |
|
| 運行溫度 |
三相: -25°C 至 +70°C / 雙相: -25°C 至 +60°C |
| 儲存溫度 |
-40°C 至 +85°C |
| 運行濕度 |
5 至 95% RH (無冷凝) |
| 運行海拔高度 |
0 至 5,000 m (0 至 16,400 ft) |
