iR-ETN40P
| 通訊接口規格 | 型號 | iR-ETN40P |
| 以太網接口 | 1 | |
| 數據傳輸率 | 10/100 Mbps | |
| 數據傳輸媒介 | 4x2雙絞銅線，category 3 (10 Mbps),category 5(100 Mbps) |
|
| 站間距離 | 100m(交換器與耦合器之間，或是耦合器與耦合器之間的距離) | |
| 通訊協議 | Modbus TCP Server，EtherNet/IP adapter | |
| TCP/IP聯機數 | 8 connections | |
| 網絡隔離 | 有 | |
| 數字輸出 | 點總數 | 16點 |
| 輸出型式 | Source | |
| 輸出電壓 | 11~28VDC | |
| 輸出電流 | 0.5 A/通道(Max 4A) | |
| 反應速度 | OFF->ON:100 μs ON->OFF:600 μs |
|
| 隔離 | 有，光耦隔離 | |
| 高速輸出 | 總點數 | 2點 |
| 輸出型式 | Source | |
| 輸出電壓 | 5VDC | |
| 輸出電流 | 50mA/通道 | |
| 輸出頻率 | 40KHz | |
| 隔離 | 有，光耦隔離 | |
| 數字輸入 | 總點數 | 24點 |
| 隔離 | 有，光耦隔離 | |
| 一般輸入 | 總點數 | 20點 |
| 輸入型式 | Sink或Source | |
| 邏輯1電壓準位 | 15~28 VDC | |
| 邏輯0電壓準位 | 0~5VDC | |
| 反應速度 | OFF->ON:5ms ON->OFF:1ms |
|
| 高速輸入 | 總點數 | 4點 |
| 輸入型式 | （Sink Input)(PNP)* | |
| 邏輯1電壓準位 | 15~28VDC | |
| 邏輯0電壓準位 | 0~5VDC | |
| 輸出頻率 | 20KHz | |

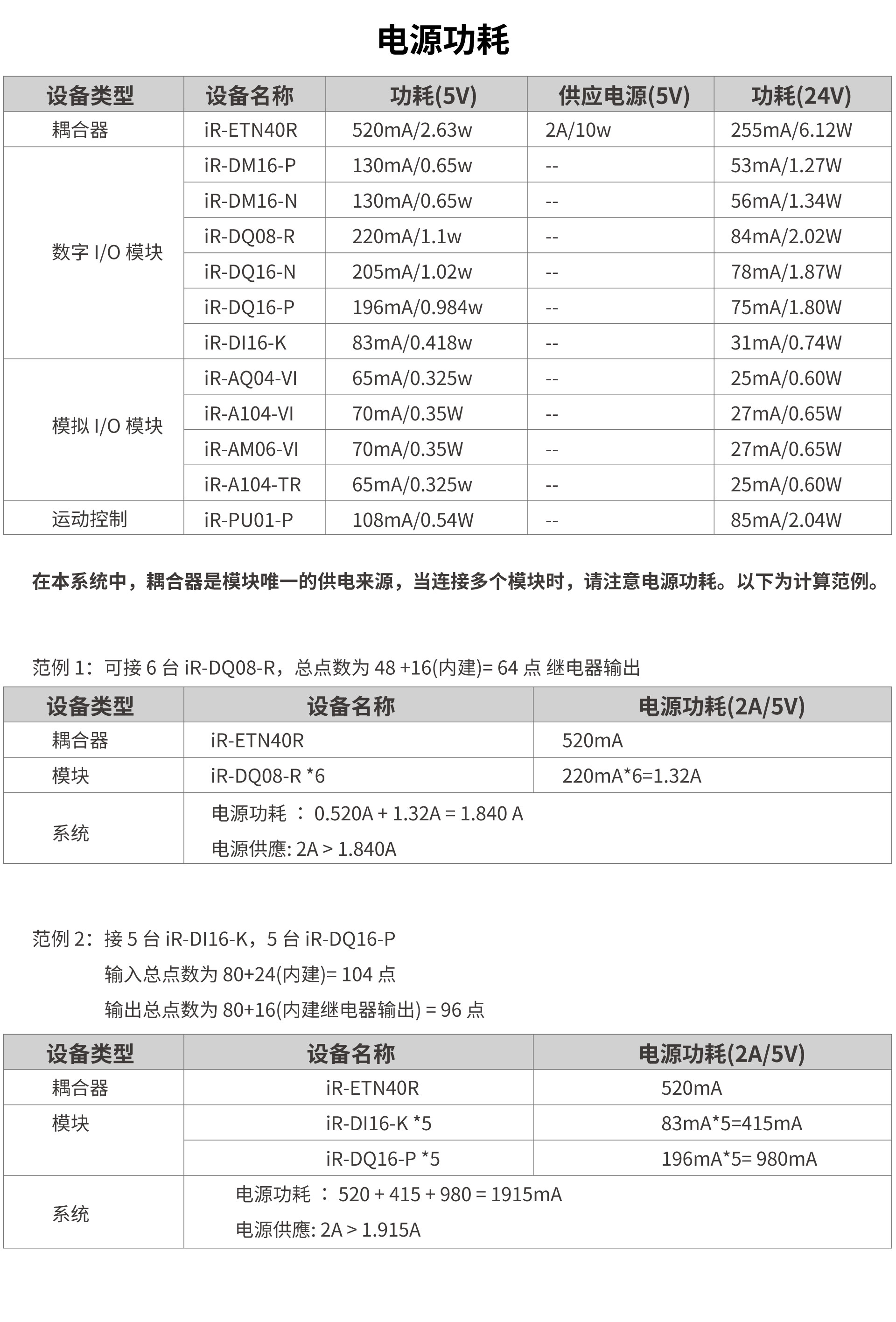

| 擴展模塊 | 連接數量 | 依據內部總線電源功耗(請參考電源功耗)可連接16個iR模塊 |
| 數字輸入點 | 224(含內建24點，可支持248點輸入) | |
| 數字輸出點 | 112(含內建16點，可支持128點輸出) | |
| 模擬輸入通道 | 64 | |
| 模擬輸出通道 | 64 | |
| 指 示 燈 E N E T | 綠燈 | 設備狀態指示 |
| 紅燈 | 設備錯誤指示 | |
| 指示燈IO | 綠燈 | 擴展?fàn)顟B(tài)指示 |
| 紅燈 | 擴展錯誤指示 | |
| 電源 | 額定消耗電流 | Nominal 255mA@24VDC Max.540mA@24VDC |
| 內部總線提供電流 | Max.2A@5VDC | |
| 消耗電流 | 520mA@5VDC | |
| 電源隔離 | 有 | |
| 備用保險絲 | ≤1.6A自恢復 式保險絲 | |
| 規格 | PCB涂層 | 有 |
| 外殼材料 | 工業塑料 | |

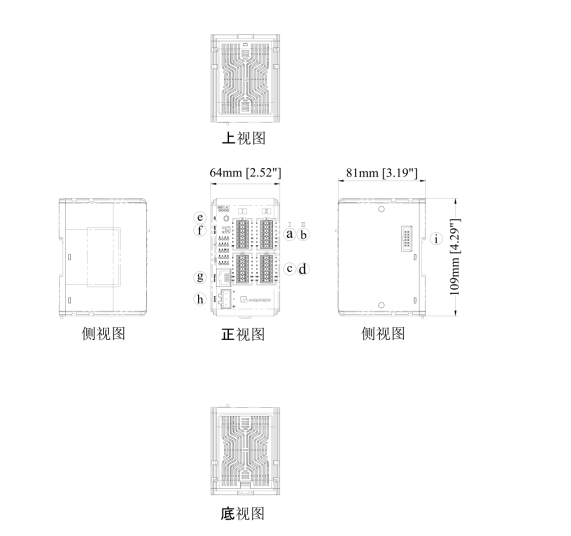

| 外形尺寸WxHxD | 64x109x81 mm | |
| 重量 | 約0.27 kg | |
| 安裝方式 | 35 mm鋁軌固定 | |
| 操作環境 | 防護等級 | IP20 |
| 儲存環境溫度 | -20°~70℃(-4°~158°F) | |
| 操作環境溫度 | -10°~60℃(14°~140°F) | |
| 適用海拔高度(氣壓) | 3,000米以下(70.1kPa) | |
| 耐震動 | 10 to 25Hz(X,Y,Z軸向 2G 30分鐘） | |
| 認證 | CE | 符合CE認證標準 |
| UL | 選配 |
