NE200/300
高功能矢量變頻器（0.4KW-900KW 0-550赫茲）
? 低頻轉矩特性好
? 矢量控制算法
? 高動態響應
? 過載能力強
? 功能豐富，適應能力強

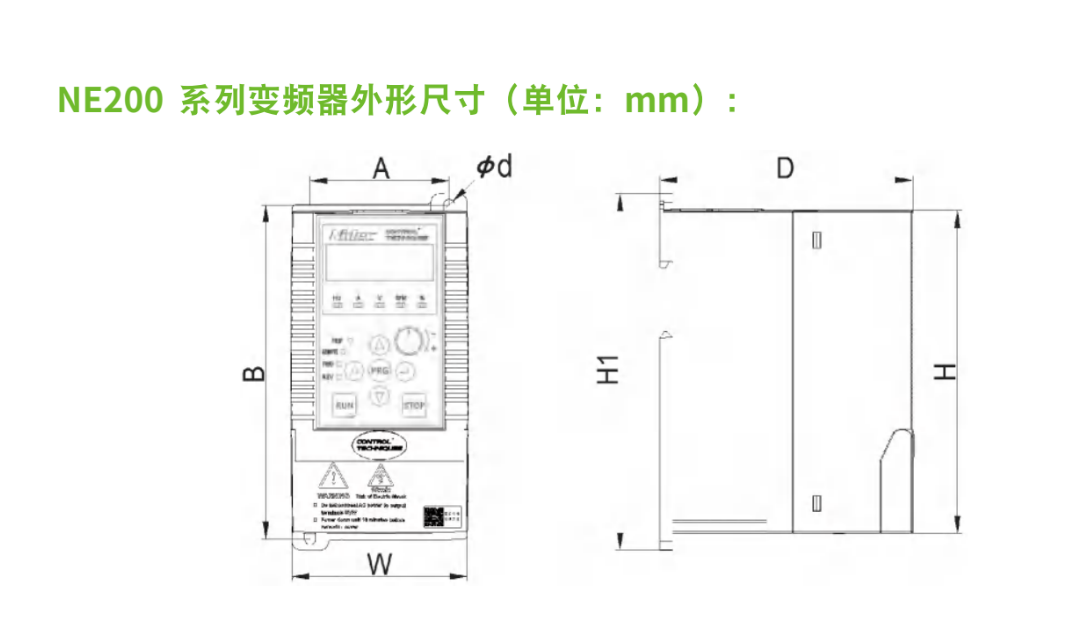

| NE200 系列變頻器型號及外形尺寸表（單位mm)： | ||||||||||

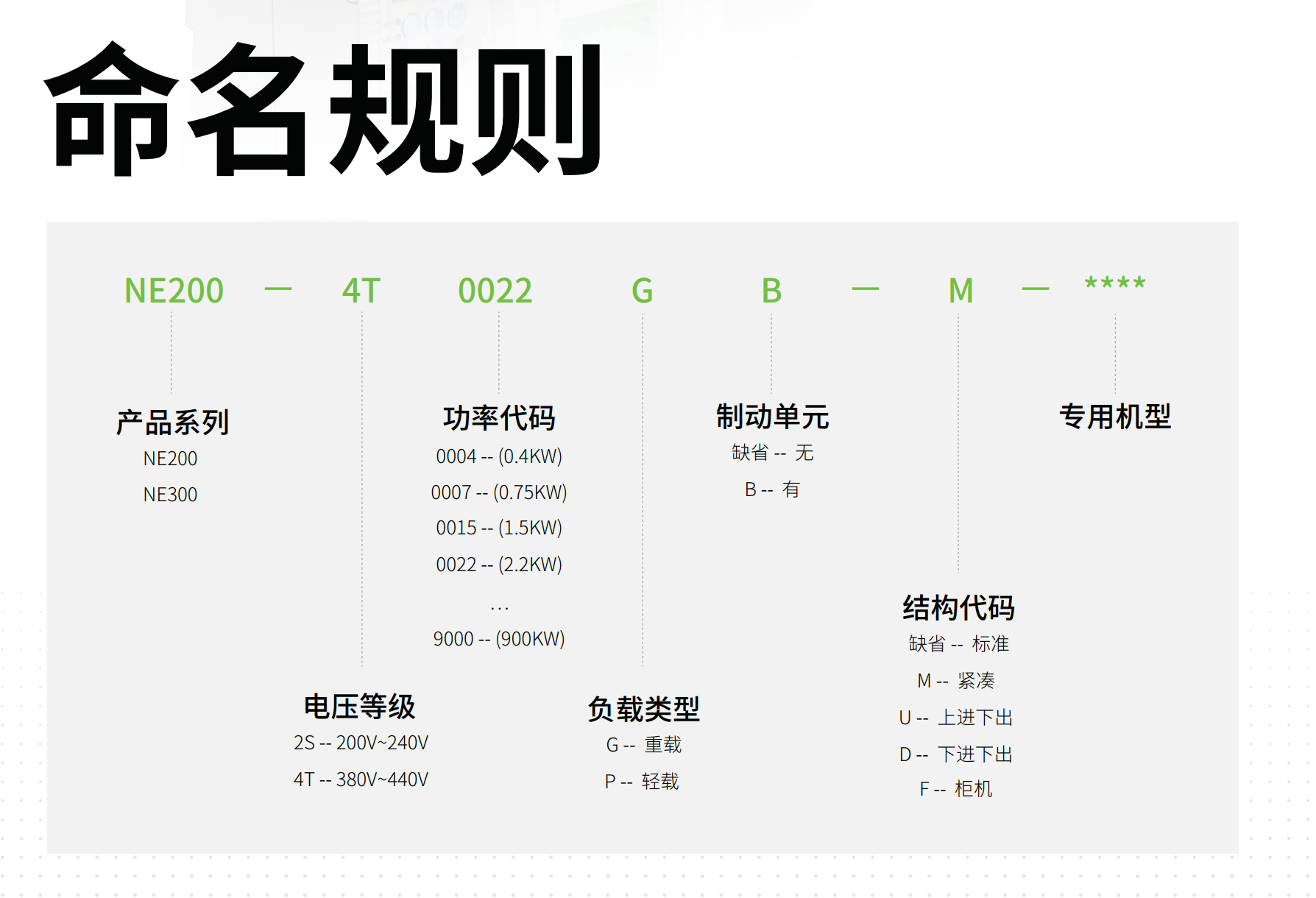

| 型號（G:重載P:輕載） | 額定輸出（A） | 適配電機(KW) | H | W | D | H1 | A | B | d | 凈重(kg) |
| NE200-2S0004GB | 2.5 | 0.4 | 150 | 83 | 120 | 166 | 65 | 153 | 5 | 1.1 |
| NE200-2S0007GB | 4.5 | 0.75 | ||||||||
| NE200-2S0015GB | 7 | 1.5 | ||||||||
| NE200-4T0007G/0015PB | 2.5/4.0 | 0.75/1.5 | ||||||||
| NE200-4T0015G/0022PB | 4.0/6.0 | 1.5/2.2 | ||||||||
| NE200-4T0022GB-M | 6 | 2.2 | ||||||||
| NE200-2S0022GB | 10 | 2.2 | 200 | 120 | 140 | 215 | 98 | 202 | 5 | 1.8 |
| NE200-4T0022G/0040PB | 6.0/9.0 | 2.2/4.0 | ||||||||
| NE200-4T0040G/0055PB | 9.0/13 | 4.0/5.5 | ||||||||

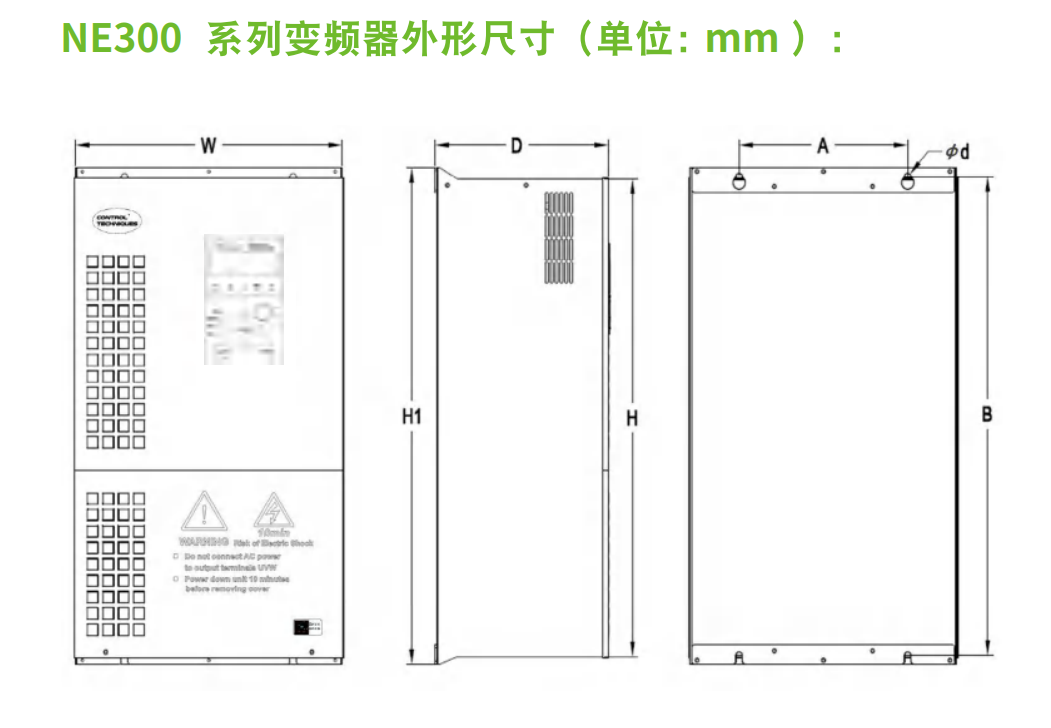

| NE300變頻器型號及外形尺寸（單位mm)： | ||||||||||
| 型號（G:重載P:輕載） | 額定輸出（A） | 適配電機(KW) | H | W | D | H1 | A | B | d | 凈重(kg) |
| NE300-4T0015G/0022PB | 4.0/6.0 | 1.5/2.2 | 210 | 135 | 180 | 238 | 108 | 225 | 7 | 2.3 |
| NE300-4T0022G/0040PB | 6.0/9.0 | 2.2/4.0 | ||||||||
| NE300-4T0040G/0055PB | 9.0/13 | 4.0/5.5 | ||||||||
| NE300-4T0055G/0075PB | 13/17 | 5.5/7.5 | 258 | 155 | 180 | 285 | 120 | 270 | 7 | 3.2 |
| NE300-4T0075G/0110PB | 17/25 | 7.5/11 | ||||||||
| NE300-4T0110G/0150PB | 25/32 | 11\15 | ||||||||
| NE300-4T0150G/0185PB | 32/37 | 15/18.5 | 310 | 192 | 186 | 340 | 150 | 323 | 7 | 4.8 |
| NE300-4T0185G/0220PB | 37/45 | 18.5/22 | ||||||||
| NE300-4T0220G/0300PB | 45/60 | 22/30 | ||||||||
| 型號（G:重載P:輕載） | 額定輸出（A） | 適配電機(KW) | H | W | D | H1 | A | B | d | 凈重(kg) |
| NE300-4T0300G/0370P | 60/75 | 30/37 | 425 | 270 | 200 | 450 | 200 | 430 | 9 | 13.5 |
| NE300-4T0370G/0450P | 75/90 | 37/45 | ||||||||
| NE300-4T0450G/0550P | 90/110 | 45/55 | 535 | 320 | 248 | 560 | 240 | 540 | 9 | 28 |
| NE300-4T0550G/0750P | 110/150 | 55/75 | ||||||||
| NE300-4T0750G/0900P | 150/176 | 75/90 | 640 | 380 | 248 | 665 | 240 | 640 | 11 | 42 |
| NE300-4T0900G/1100P | 176/210 | 90/110 | ||||||||
| NE300-4T1100G/1320P | 210/250 | 110/132 | ||||||||
| 型號（G:重載P:輕載） | 額定輸出（A） | 適配電機(KW) | H | W | D | H1 | A | B | d | 凈重(kg) |
| NE300-4T1320G/1600P-U | 250/300 | 132/160 | 710 | 465 | 355 | 750 | 380 | 719 | 11 | 64 |
| NE300-4T1320G/1600P-D | 250/300 | 132/160 | ||||||||
| NE300-4T1600G/1850P-U | 300/340 | 160/185 | ||||||||
| NE300-4T1600G/1850P-D | 300/340 | 160/185 | ||||||||
| NE300-4T1850G/2000P-U | 340/380 | 185/200 | 859 | 550 | 385 | 900 | 440 | 868 | 11 | 89.5 |
| NE300-4T1850G/2000P-D | 340/380 | 185/200 | ||||||||
| NE300-4T2000G/2200P-U | 380/420 | 200/220 | ||||||||
| NE300-4T2000G/2200P-D | 380/420 | 200/220 | ||||||||
| NE300-4T2200G/2500P-U | 420/470 | 220/250 | ||||||||
| NE300-4T2200G/2500P-D | 420/470 | 220/250 | ||||||||

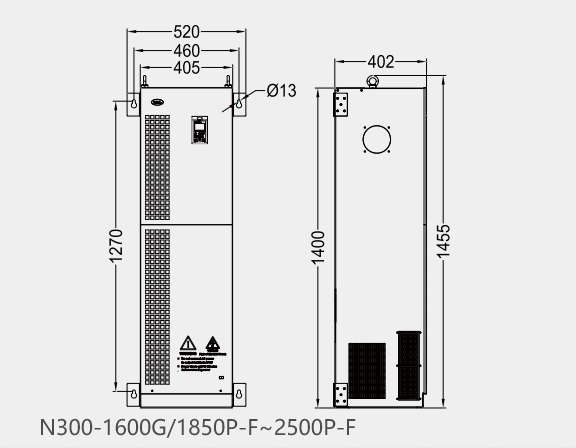

| NE300-4T1600G/1850P-F | 300/340 | 160/185 |  |
| NE300-4T1850G/2000P-F | 340/380 | 185/200 | |
| NE300-4T2000G/2200P-F | 380/420 | 200/220 | |
| NE300-4T2200G/2500P-F | 420/470 | 220/250 | |

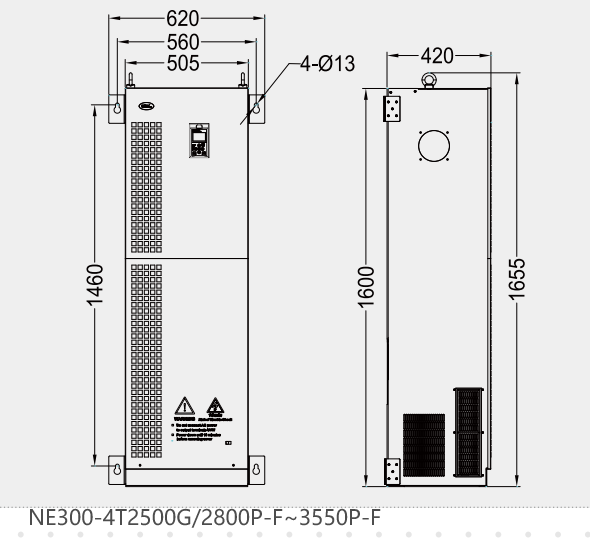

| NE300-4T2500G/2800P-F | 470/540 | 250/280 |  |
| NE300-4T2800G/3150P-F | 540/600 | 280/315 | |
| NE300-4T3150G/3550P-F | 600/660 | 315/335 | |
| NE300-4T3550G/4000P-F | 660/730 | 335/400 |  |
| NE300-4T4000G/4500P-F | 730/840 | 400/450 | |
| NE300-4T4500G/5000P-F | 840/900 | 450/500 | |
| NE300-4T5000G/5600P-F | 900/950 | 500/560 | |

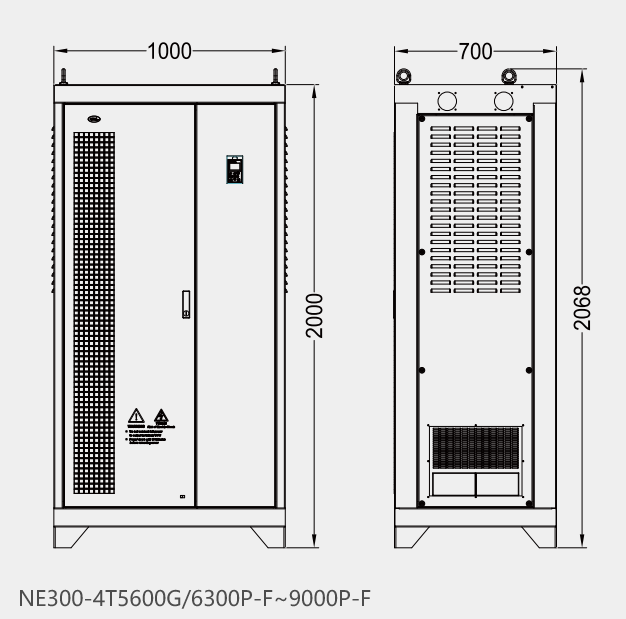

| NE300-4T5600G/6300P-F | 950/1160 | 560/630 |  |
| NE300-4T6300G/7100P-F | 1160/1300 | 630/710 | |
| NE300-4T7100G/8000P-F | 1300/1460 | 710/800 | |
| NE300-4T8000G/9000P-F | 1460/1640 | 800/900 | |

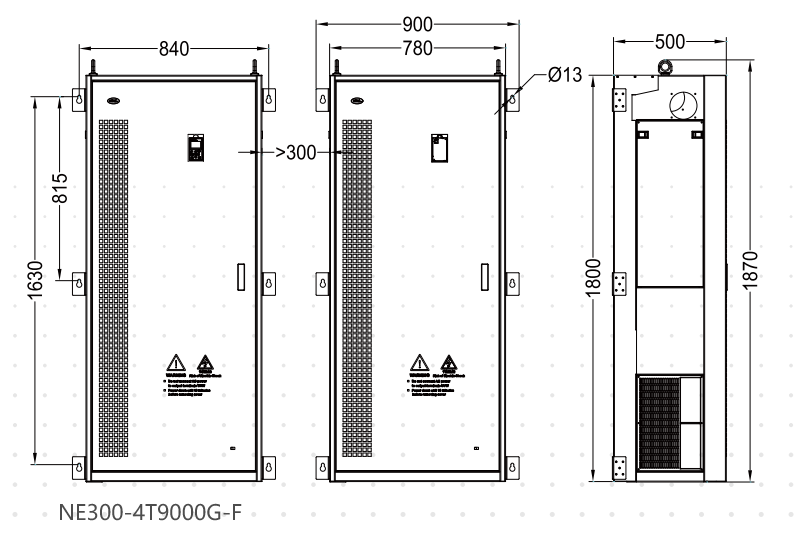

| NE300-4T9000G-F | 1640 | 900 |  |
輸入
| 額定電壓/頻率 |
NE200-2Sxxxx：1相200V?240V; 50Hz / 60Hz NE300-4Txxxx：3相380V~440V; 50Hz/60Hz |
| 電壓范圍 |
NE200-2Sxxxx：176V?264V; 電壓不平衡度：< 3％；允許頻率波動：±5％ NE300-4Txxxx：304V~456V；電壓不平衡度：< 3％；允許的頻率波動：±5％ |
輸出量
| 電壓范圍 | NE200-2Sxxxx：0?200V /240V; NE200-4Txxxx：0?380V / 440V；NE300-4Txxxx：0~380V / 440V |
| 過載能力 | G型：150％額定電流1min，180％額定電流20s P型：120％額定電流1min，150％額定電流1s |
控制功能
| 控制方式 | 有PG矢量控制（VC） | 無PG矢量控制（SVC） | V / F控制 |
| 啟動轉矩 | ---- | 0.5Hz 150％ | 1.5Hz的150％ |
| 調速范圍 | ---- | 1：100 | 1:50 |
| 速度穩定精度 | ---- | ±0.2％ | ±0.5％ |
| 轉矩控制 | ---- | 是 | 不適用 |
| 轉矩精度 | ---- | ±10％ | ---- |
| 轉矩響應時間 | ---- | <20ms | ---- |
產品功能
| 關鍵功能 | 轉矩/速度控制模式切換，多功能輸入/輸出端子，欠壓調節，三地切換，轉矩限制，多段速運行，滑差補償，PID調節，簡易PLC，限流控制，手動/自動轉矩提升，電流限定，AVR功能 |
| 頻率設定 | 鍵盤，端子Up/Dn，通訊，模擬給定AI1 / AI2 |
| 輸出頻率 | 0.00?550.0赫茲 |
| 起動頻率 | 0.00?60.00赫茲 |
| 加減速時間 | 0.01?3600.0秒 |
| 能耗制動 | 400V驅動：制動單元動作電壓：650?750V; 200V驅動：制動單元動作電壓：360?390V; |
| 直流制動 |
直流制動起始頻率：0.00?550.0Hz 直流制動時間：0.0?30.0s; 無需直流制動起始等待時間，實現快速制動 |
| 磁通制動 | 通過增加電機磁通量的方法使電機快速減速 |
獨特功能
| 參數拷貝 | 參數上傳，下載。用戶可以禁止覆蓋已經上傳的參數。 |
防御功能
| 電源欠壓/過壓，過流，IGBT，散熱器過熱，驅動器過載，電機過載，外部設備故障，輸出相間短路，運行中異常掉電，輸入電源異常，輸出缺相，EEPROM異常，模擬輸入異常，通訊異常，版本兼容性異常，拷貝異常，硬件過載 |
環境
| 應用環境 | 垂直安裝在通風良好的機柜內。禁止水平或其他安裝方式。冷卻介質是空氣。避安裝在不受陽光直射、無灰塵、無腐蝕性氣體、無可燃氣體、無油霧、無蒸汽和水滴的環境。 |
| 環境溫度 | -10?+ 40°C，40至50°C之間降額使用，每升高1°C，額定輸出電流就降低1％ |
| 濕度 | 5?95％無凝結 |
| 高度 | 0?2000m，1000米以上降額使用，額定輸出電流每增加1 00m降低1％ |
| 振動 | 3.5mm，2?9Hz; 10 m / s2，9?200Hz; 15 m / s2，200?500Hz |
| 貯存溫度 | -40?+ 70°C |
結構體
| 防護等級 | IP20 |
| 冷卻 | 強制風冷 |
 |
泵，通風和壓縮機
|
 |
運輸機
|
 |
加工（混合機，捏合機，破碎機，攪拌器，離心機，擠出機）
|
鍵盤
 |
LED鍵盤 | |
| 訂購代碼 | NEF-LED01 | |
| 規范 | 標準 | |
| 驅動器型號 | NE200 / NE300 | |
擴展I / O
| 擴展卡 | 訂購代碼 | 端子 | 描述 | 驅動器型號 |
| I/O 擴展卡 | NE30-I/O Lite | X6 | 多功能輸入 6 (to PLC) | NE300 全系列 |
| X7 | 多功能輸入 7 (to PLC) | |||
| X8 | 多功能輸入8 (to PLC) | |||
| Y2 | 多功能輸出 Y2 (to COM) | |||
| BRA/BRB/BRC | 繼電器輸出 2 | |||
| PLC | PLC 公共端 (to PLC) | |||
| AO2 | 模擬輸出2 (0 ~ 10V, 0/4 ~ 20mA selectable) | |||
| GND | 模擬輸出公共端 | |||
| NE30-I/O Relay | BRA/BRB/BRC | 繼電器輸出2 | NE300 全系列 | |
| AO2 | 模擬輸出 2 (0 ~ 10V, 0/4 ~ 20mA selectable) | |||
| GND | 模擬輸出公共端 |
