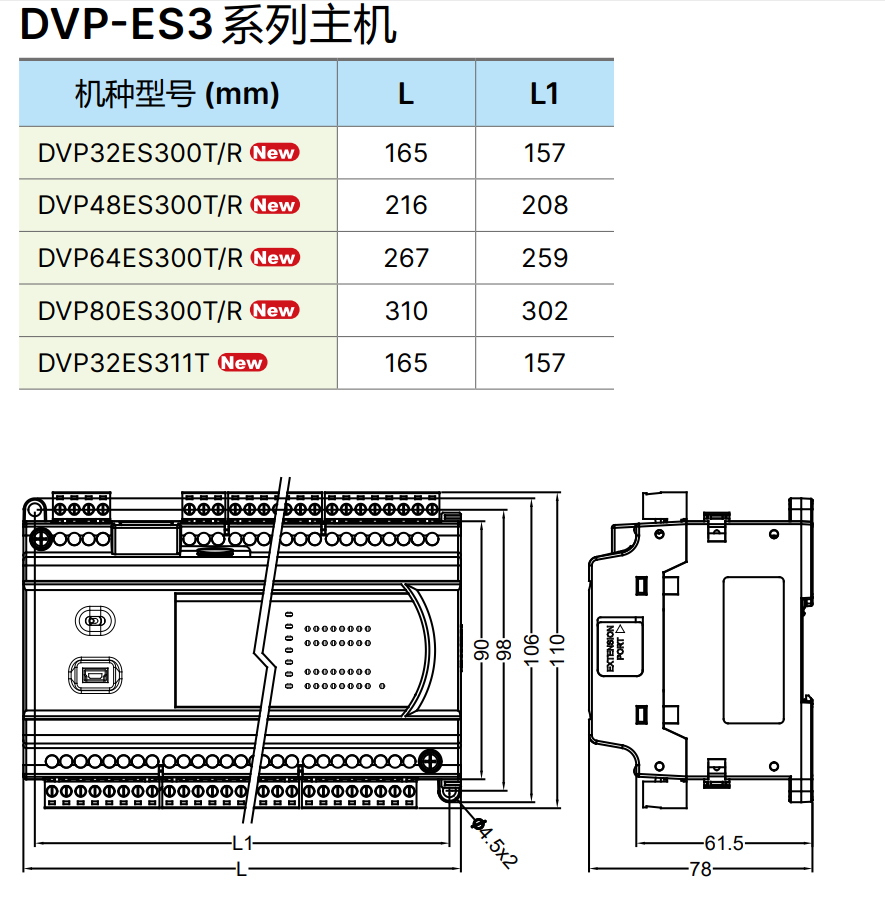

DVP-ES3系列
| DVP-ES3 / ES2 / EX2 系列主機 | |||||
| 品名 | 型號 | 輸入 | 輸出 | 輸出方式 | 電源供應 |
| DVP-ES3 標準型主機 | DVP32ES311T | 16 | 16 | 晶體管 | 24VDC |
| DVP32ES300T | 16 | 16 | 晶體管 | 100~240VAC | |
| DVP32ES300R | 16 | 16 | 繼電器 | ||
| DVP48ES300T | 24 | 24 | 晶體管 | ||
| DVP48ES300R | 24 | 24 | 繼電器 | ||
| DVP64ES300T | 32 | 32 | 晶體管 | ||
| DVP64ES300R | 32 | 32 | 繼電器 | ||
| DVP80ES300T | 40 | 40 | 晶體管 | ||
| DVP80ES300R | 40 | 40 | 繼電器 | ||
| DVP-ES2 標準型主機 | DVP16ES200R | 8 | 8 | 繼電器 | 100~240VAC |
| DVP16ES200T | 8 | 8 | 晶體管 | ||
| DVP24ES200R | 16 | 8 | 繼電器 | ||
| DVP24ES200T | 16 | 8 | 晶體管 | ||
| DVP32ES200R | 16 | 16 | 繼電器 | ||
| DVP32ES200T | 16 | 16 | 晶體管 | ||
| DP32ES211T | 16 | 16 | 晶體管 | 24 VDC | |
| DVP40ES200R DVP40ES200RM | 24 | 16 | 繼電器 | 100~240VAC | |
| DVP40ES200T | 24 | 16 | 晶體管 | ||
| DVP60ES200R | 36 | 24 | 繼電器 | ||
| DVP60ES200T | 36 | 24 | 晶體管 | ||
| DVP80ES200R | 40 | 40 | 繼電器 | ||
| DVP80ES200T | 40 | 40 | 晶體管 | ||
| DVP-ES2 通訊型主機(CANopen） | DVP32ES200RC | 16 | 16 | 繼電器 | 100~240VAC |
| DVP32ES200TC | 16 | 16 | 晶體管 | ||
| DVP-ES2 通訊型主機(Ethernet) | DVP20ES200RE | 12 | 8 | 繼電器 | 100~240VAC |
| DVP20ES200TE | 12 | 8 | 晶體管 | ||
| DVP32ES200RE | 16 | 16 | 繼電器 | ||
| DVP32ES200TE | 16 | 16 | 晶體管 | ||
| DVP40ES200RE | 21 | 16 | 繼電器 | ||
| DVP40ES200TE | 21 | 16 | 晶體管 | ||
| DVP60ES200RE | 36 | 24 | 繼電器 | ||
| DVP60ES200TE | 36 | 24 | 晶體管 | ||
| DVP-EX2 模擬型主機 | DVP20EX200R | 8/4 | 6/2 | 繼電器/模擬 | 100~240VAC |
| DVP20EX200T | 8/4 | 6/2 | 晶體管/模擬 | ||
| DVP-EX2 溫度/模擬型主機 | DVP30EX200R | 16/3 | 10/1 | 繼電器/模擬 | 100~240VAC |
| DVP30EX200T | 16/3 | 10/1 | 晶體管/模擬 | ||
| DVP-ES3 / ES2 / EX2 數字輸入 / 輸出模塊 (AC 電源供應) | ||||||||
| 品名 | 型號 | 輸入 | 輸出 | 輸出方式 | 電源供應 | |||
| 數字模塊 | DVP24XN200R | - | 24 | 繼電器 | 100~240VAC | |||
| DVP24XN200T | - | 24 | 晶體管 | |||||
| DVP24XP200R | 16 | 8 | 繼電器 | |||||
| DVP24XP200T | 16 | 8 | 晶體管 | |||||
| DVP32XP200R | 16 | 16 | 繼電器 | |||||
| DVP32XP200T | 16 | 16 | 晶體管 | |||||

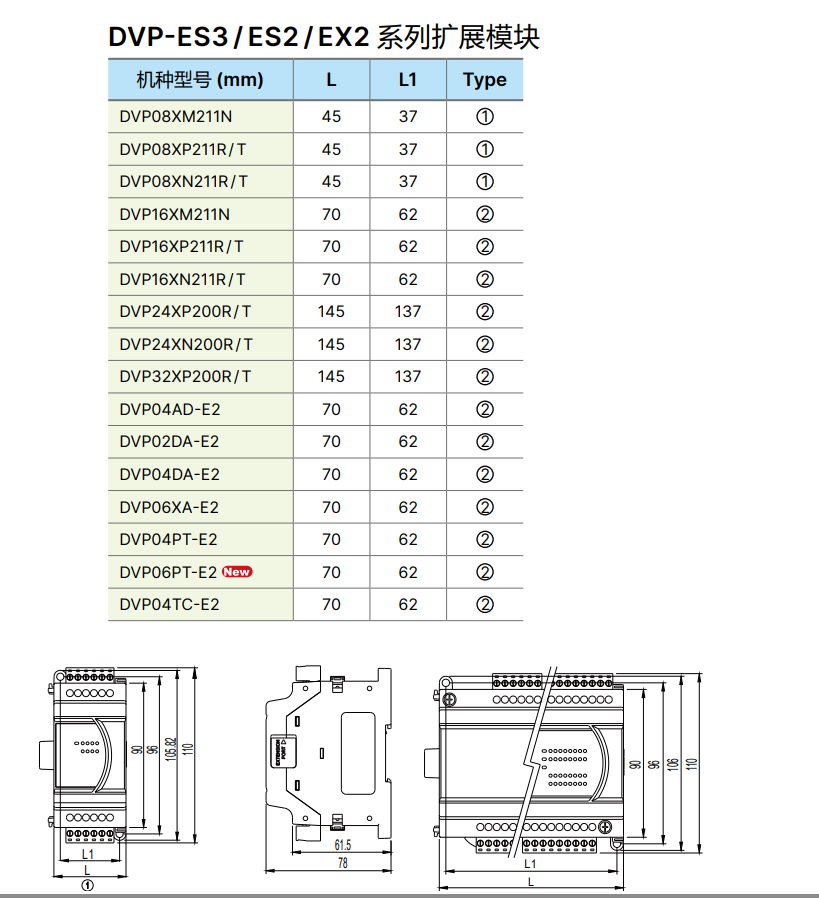

| DVP-ES3 / ES2 / EX2 系列數字 / 模擬 / 特殊模塊 (直流 24 V 供應) | ||||||||
| 品名 | 型號 | 輸入 | 輸出 | 輸出方式 | ||||
| 數字擴展模塊 | DVP08XM211N | 8 | - | - | ||||
| DVPO8XN211R | - | 8 | 繼電器 | |||||
| DVP08XN211T | - | 8 | 晶體管 | |||||
| DVP08XP211R | 4 | 4 | 繼電器 | |||||
| DVP08XP211T | 4 | 4 | 晶體管 | |||||
| DVP16XM211N | 16 | - | - | |||||
| DVP16XN211R | - | 16 | 繼電器 | |||||
| DVP16XN211T | - | 16 | 晶體管 | |||||
| DVP16XP211R | 8 | 8 | 繼電器 | |||||
| DVP16XP211T | 8 | 8 | 晶體管 | |||||
| 模擬輸入 / 輸出模塊 |
DVPO4AD-E2 | ? 4 點模擬電壓 (10V、5V) / 電流 (20mA、0 ~ 20mA、4 ~ 20mA) 輸入 *1 ? 分辨率 14 位元 (-32000 ~ +32000) |
||||||
| DVP04DA-E2 | ? 4 點模擬電壓 (-10V ~ +10V) / 電流 (0 ~ 20mA、4 ~ 20mA) 輸出 *1 ? 分辨率 14 位元 (-32000 ~ +32000) / (0 ~ +32000) |
|||||||
| DVPO2DA-E2 | ? 2 點模擬電壓 (-10V ~ +10V) / 電流 (0 ~ 20mA、4 ~ 20mA) 輸出 *1 ? 分辨率 14 位元 (-32000 ~ +32000) / (0 ~ +32000) |
|||||||
| DVP06XA-E2 | ? 4 點模擬電壓 (10V、5V) / 電流 (20mA、0 ~ 20mA、4 ~ 20mA) 輸入 *1 ? 輸入分辨率 14 位元 (-32000 ~ +32000) ? 2 點模擬電壓 (-10V ~ +10V) / 電流 (0 ~ 20mA、4 ~ 20mA) 輸出 ? 輸出分辨率 14 位元 (-32000 ~ +32000) / (0 ~ +32000) |
|||||||
| 溫度測量模塊 | DVP04PT-E2 | ? 4 點鉑金熱電阻 (Pt100、Pt1000、Ni100、Ni1000) 溫度傳感器輸入 / 0 ~ 300Ω 電阻輸入 *1 ? 分辨率 16 位元 ? 具 PID 溫度控制 |
||||||
| DVP06PT-E2 | ? 6 點鉑金熱電阻 (Pt100、Pt1000、Ni100、Ni1000) 溫度傳感器輸入 / 0 ~ 300Ω 電阻輸入 *1 ? 分辨率 16 位元 ? 具 PID 溫度控制 |
|||||||
| DVP04TC-E2 | ? 4 點熱電耦 (J、K、R、S、T、E、N Type) 溫度傳感器輸入 / -80mV ~ +80mV 電壓輸入 *1 ? 分辨率 20 位元 ? 具 PID 溫度控制 |
|||||||
| 延長線模塊 | DVPAEXT01-E2 | ? DVP-ES2 系列 I/O 模塊延長使用 | ||||||
 |
 |
| 工業網絡轉換器 | ||||||||
| 品名 | 型號 | 說明 | ||||||
| 轉換器 | IFD6500 | USB/RS-485 轉換器 | ||||||
| IFD6503 | USB/CAN 轉換器 | |||||||
| IFD6530 | USB/RS-485 轉換器 | |||||||
| IFD9506 | EtherNet/IP、Modbus TCPJRS-232、RS-485 轉換器 | |||||||
| IFD9502 | DeviceNet/RS-232，RS-485 轉換器 | |||||||
| IFD9503 | CANopen/RS-232，RS-485 轉換器 | |||||||
| IFD8500-A | RS-232至 RS-485/RS-422 通訊轉換模塊，隔離型 | |||||||
| IFD8510-A | RS-485/RS-422 信號再生器，隔離型 | |||||||
| IFD8520 | RS-485/RS-422至RS-232 可定址通訊轉換模塊，隔離型 | |||||||
| IFD8540 | 藍牙/RS-485 通訊轉換器 | |||||||
| 品名 | 型號 | 說明 | 規格 | 適用產品/模塊 | |
| 長度 | 接頭/端子臺 | ||||
| 運動控制電纜網絡通訊電纜 | UC CMC003 01A | CANopen 通訊連接電績 | 0.3m | RJ45 | DVPCOPM-SL DWP10MC11T DVP15MC11T DWP15MC11T-06 DVPCPO2-H2 TAP CNO3 |
| UC CMC005-01A | 0.5m | ||||
| UC CMC010-01A | 1m | ||||
| UC CMC015-01A | 1.5m | ||||
| UC-CMCO20-01A | 2m | ||||
| UC CMC030-01A | 3m | ||||
| UC CMC050 01A | 5m | ||||
| UC CMC100-01A | 10m | ||||
| UC CMC200 01A | 20 m | ||||
| UC EMC003-02C | EtherCAT 通訊連接電統(高抗干擾) | 0.3m | RJ45 | DVP50MC11T DVP50MC11T-06 |
|
| UC EMC005 02C | 0.5m | ||||
| UC EMC010-02C | 1m | ||||
| UC-EMCO20-02C | 2m | ||||
| UC EMC050 02C | 5m | ||||
| UC EMC100-02C | 10m | ||||
| UC EMC200-02C | 20m | ||||
| UC EMC003 02B | EtherCAT 通訊連接電統 | 03m | RJ45 | ||
| UC EMC005-02B | 0.5m | ||||
| UC EMC010 02B | 1m | ||||
| UC-EMCO20-02B | 2m | ||||
| UC EMC030-02B | 3m | ||||
| UC EMC050-02B | 5m | ||||
| UC EMC100 02B | 10m | ||||
| 網絡通訊,電纜 | UC DNO12 02A | DevlceNet/CANopen 通訊連接電統(主線-粗) | 使用者自定單為米305米 | - | DeviceNet/CANopen 相關機種 |
| UC DN012 02A | DeviceNet/CANopen 通訊連接電統(支線-細) | - | |||
| 配線模塊 | UB-10 0R16A | DVP32SN 輸出模塊之配線模塊 | - | 16 點繼電器輸出，牛角座 | DWP32SN11TN |
| UB-10 0T32A | DWP32SN 輸出模塊之配線模塊 | - | 32 點品體管輸出，牛角座 | DVP32SN11TN | |
| 0B-101032A | DWP32SMI 數字輸入慣塊之配線模塊 | - | 32 點輸入，牛角座 | DVP32SM11TN | |
| 轉接頭 | UN 03EN 04A | RJ45 轉接頭 | - | - | - |
| 周邊和配件 | 數據備份行儲器(OWP-EH3 系列專用) | DVP 512FM | |||
| 數據備份存儲器(DVP-ES2 系列專用) | DVP E64FM | ||||
| 數據備份行儲器 (64k words) | DWPPCCO1 | ||||
| 數據備份存儲器(TP 系列專用) | TP-PCC01 | ||||
| 計算機(g PIn & 25 PIn D Sub] 與PLC通訊連接線，1.5公尺 | DWPACAB215 | ||||
| 計算機(g Pin & 25 PIn D-Sub] 與PLC通訊連接線，3公尺 | DVPACAB230 | ||||
| 支持 4種 RS-485 連接線 | ADP485 01 | ||||
| ADP485-01與ASDA-A 系列同服通訊連接錢 | ADPCAB03A | ||||
| ADP485-01與ASDA-B 系列同服通訊連接線 | ADPCAB03B | ||||
| DVP-ESJEX 系列Wo 擴展機延長錢，30 公分 | DVPACAB403 | ||||
| DVP-EH主機與擴展順塊延長錢，0.7公尺 | DVPACAB4A07 | ||||
| DeviceNet/CANopen 分接意，1分2 | TAP CNO1 | ||||
| DewlceNet/CANopen 分接盒，2分3 | TAP CNO2 | ||||
| DevlceNetJCANopen 分接盒，2分3個RJ45 接頭 | TAPCNO3 | ||||
| DVP-EH/SX 主機專用 3.6 電池(非充電電油] | DVPABT01 | ||||
| CANopen 通訊終端電阻端子 (RJ45) | TAP-TR01 | ||||
| TP 程序規劃錢 | UCPRG030-10A | ||||
